Introducción a Matplotlib¶

Importar las librerías¶

1 2	`import matplotlib.pyplot as plt import numpy as np`

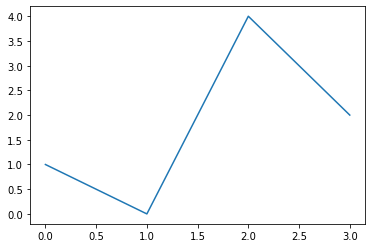

Representar una lista¶

1 2	`plt.plot([1, 0, 4, 2]) plt.show()`

png

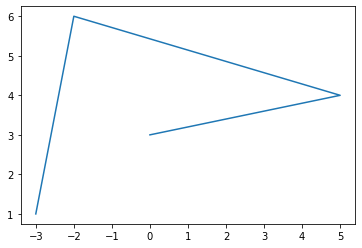

Representar valores x vs y¶

1 2	`plt.plot([-3, -2, 5, 0], [1, 6, 4, 3]) plt.show()`

png

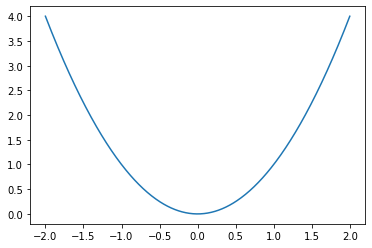

Representar una función¶

x = np.linspace(-2, 2, 500)
y = x**2

plt.plot(x, y)
plt.show()

png

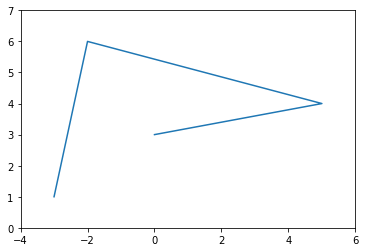

Tamaño de los ejes¶

Llamamos al método axis pasándole los valores [xmin, xmax, ymin, ymax]

1
2
3

plt.plot([-3, -2, 5, 0], [1, 6, 4, 3])
plt.axis([-4, 6, 0, 7])
plt.show()

png

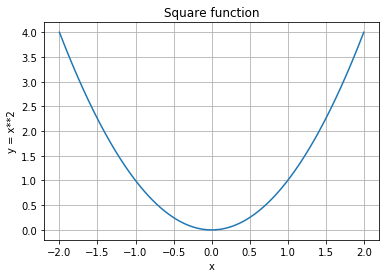

Título y etiqueta en los ejes¶

plt.plot(x, y)
plt.title("Square function")
plt.xlabel("x")
plt.ylabel("y = x**2")
plt.grid(True)
plt.show()

png

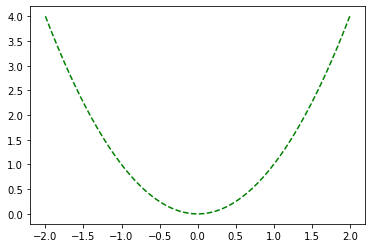

Tipo de línea y color¶

Opciones de estilo y color en la documentación.

1 2	`plt.plot(x, y, "g--") plt.show()`

png

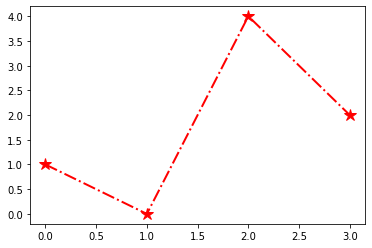

Otros parametros de interés¶

Propiedad	Valores
color	Cualquier color Matplotlib o tupla (R, G, B) entre 0 y 1.
linestyle o ls	Tipo de línea: 'solid', 'dashed', 'dashdot', 'dotted'
linewidth o lw	Ancho de la línea en puntos (valor entero)
marker	Tipo de marcador
markersize o ms	Tamaño del marcador (valor entero)
zorder	Orden de superposición de gráficas

1
2
3

plt.plot([1, 0, 4, 2], color='red', linestyle='dashdot',
         linewidth = 2, marker='*', markersize=12)
plt.show()

png

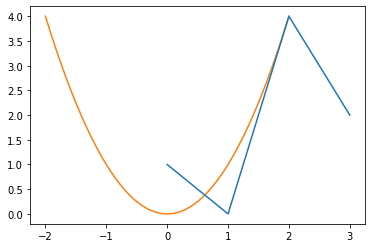

Pintar gráficas superpuestas¶

1
2
3

plt.plot([1, 0, 4, 2], zorder=1)
plt.plot(x, y, zorder=0)
plt.show()

png

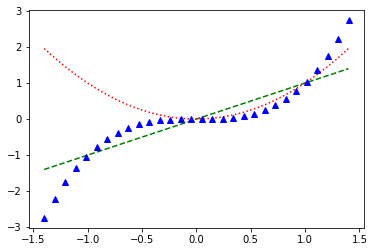

Pintar gráficas superpuestas II¶

Opciones de estilo y color en la documentación.

1
2
3

x = np.linspace(-1.4, 1.4, 30)
plt.plot(x, x, 'g--', x, x**2, 'r:', x, x**3, 'b^')
plt.show()

png

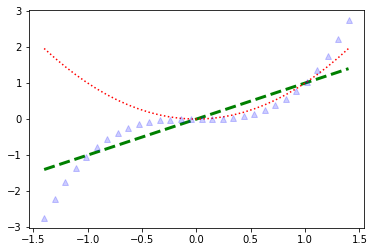

Obtener referencias a líneas¶

x = np.linspace(-1.4, 1.4, 30)
line1, line2, line3 = plt.plot(x, x, 'g--', x, x**2, 'r:', x, x**3, 'b^')
line1.set_linewidth(3.0)
line3.set_alpha(0.2)
plt.show()

png

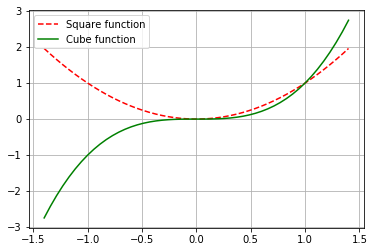

Añadir una leyenda¶

Posibles localizaciones (loc): 'upper left', 'upper right', 'lower left', 'lower right', 'upper center', 'lower center', 'center left', 'center right', 'center', 'best'.

Más información en la documentación.

x = np.linspace(-1.4, 1.4, 50)
plt.plot(x, x**2, "r--", label="Square function")
plt.plot(x, x**3, "g-", label="Cube function")
plt.legend(loc="best")
plt.grid(True)
plt.show()

png

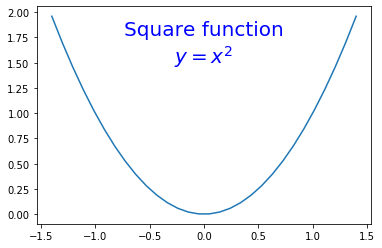

Añadir textos¶

x = np.linspace(-1.4, 1.4, 30)
plt.plot(x, x**2)
plt.text(0, 1.5, "Square function\n$y = x^2$",
         fontsize=20, color='blue', horizontalalignment='center')
plt.show()

png

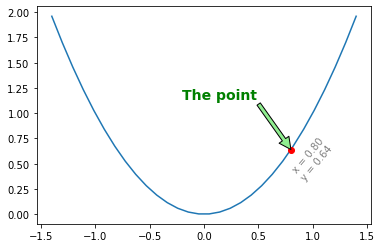

Añadir anotaciones¶

x = np.linspace(-1.4, 1.4, 30)
px = 0.8
py = px**2
plt.plot(x, x**2, px, py, "ro")

plt.text(px, py - 0.3, "x = %0.2f\ny = %0.2f"%(px, py), rotation=50, color='gray')

plt.annotate("The point", xy=(px, py), xytext=(px-1.0,py+0.5),
                           color="green", weight="heavy", fontsize=14,
                           arrowprops={"facecolor": "lightgreen"})
plt.show()

png

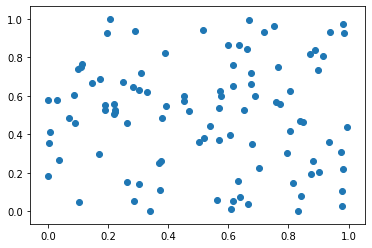

Otros gráficos: scatter¶

from numpy.random import rand
x, y = rand(2, 100)
plt.scatter(x, y)
plt.show()

png

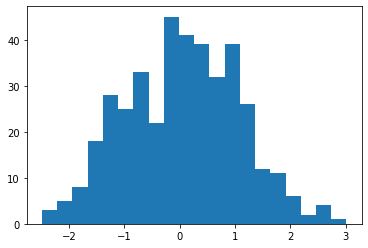

Otros gráficos: histogram¶

1
2
3

data = np.random.randn(400)
plt.hist(data, bins=20)
plt.show()

png

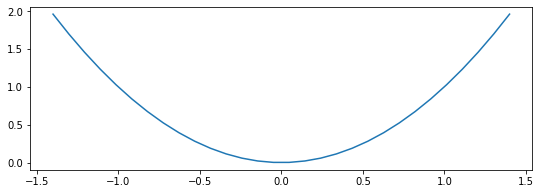

Tamaño de una figura¶

x = np.linspace(-1.4, 1.4, 30)
plt.figure(figsize=(9,3))
plt.plot(x, x**2)
plt.show()

png

Guardar una figura¶

1
2
3

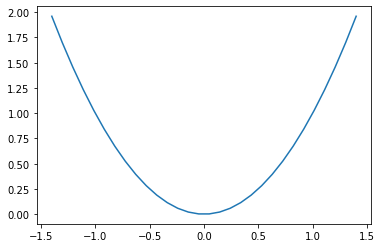

x = np.linspace(-1.4, 1.4, 30)
plt.plot(x, x**2)
plt.savefig("my_square_function.png", dpi=300, transparent=False)

png
